Panduan Derek Atas: Struktur, Prinsip Kerja & Manfaat Utama

Pendahuluan

Derek gantung atas (juga disebut derek gantung atas) adalah sistem pengangkat tugas berat yang dirancang untuk aplikasi industri yang membutuhkan kapasitas beban tinggi dan bentang panjang. Tidak seperti derek gantung bawah, yang menggantung dari struktur langit-langit, derek gantung atas bergerak di atas rel yang dipasang di atas balok landasan yang ditinggikan, sehingga ideal untuk manufaktur berat, pabrik baja, dan operasi perakitan skala besar.

Dalam panduan ini, kita akan membahas:
✔ Derek gantung atas vs. derek gantung bawah – Perbedaan utama
✔ Komponen inti – Jembatan, kerekan, troli, dan sistem landasan
✔ Cara kerjanya – Mekanisme pergerakan dan kontrol
✔ Keunggulan & aplikasi – Mengapa industri memilih derek gantung atas

Derek Gantung Atas vs. Derek Gantung Bawah: Apa Perbedaannya?

Derek gantung atas dan derek gantung bawah (underhung) melayani kebutuhan industri yang berbeda. Berikut perbandingan singkatnya:

Fitur	Derek Penggerak Atas	Derek yang Sedang Berjalan
Kapasitas Muat	Hingga 500+ ton	Biasanya <15 ton
Instalasi	Rel pada balok landasan pacu	Digantung dari langit-langit
Izin	Membutuhkan ruang kepala	Hemat ruang, jarak bebas rendah
Terbaik untuk	Industri berat (baja, konstruksi)	Pekerjaan ringan (gudang, toko kecil)

Kapan Memilih Derek Atas (Top Running Crane)?

✔ Membutuhkan pengangkatan berat (50+ ton)
✔ Membutuhkan bentang panjang (20+ meter)
✔ Beroperasi di lingkungan bersuhu tinggi (misalnya, pengecoran logam)

Komponen Inti dari Derek Gantung

(Kata kunci: “bagian derek gantung”, “komponen derek atas”, “struktur derek jembatan”)

Kinerja superior derek gantung berasal dari rekayasa yang kokoh. Mari kita periksa setiap komponen penting secara detail:

A. Balok Jembatan (Struktur Penahan Beban Utama)

(Kata kunci: “crane balok tunggal vs ganda”, “desain balok jembatan crane”)

Fungsi:

Berfungsi sebagai balok horizontal utama yang membentang di area kerja
Menopang semua gaya angkat dan mendistribusikan beban ke truk ujung

Jenis:

Desain Balok Tunggal
- Konstruksi balok tunggal (biasanya balok I atau balok kotak)
- Kapasitas: Hingga 20 ton
- Keuntungan:
  - Biaya lebih rendah
  - Membutuhkan ruang kepala yang lebih sedikit
  - Ideal untuk aplikasi beban ringan hingga menengah

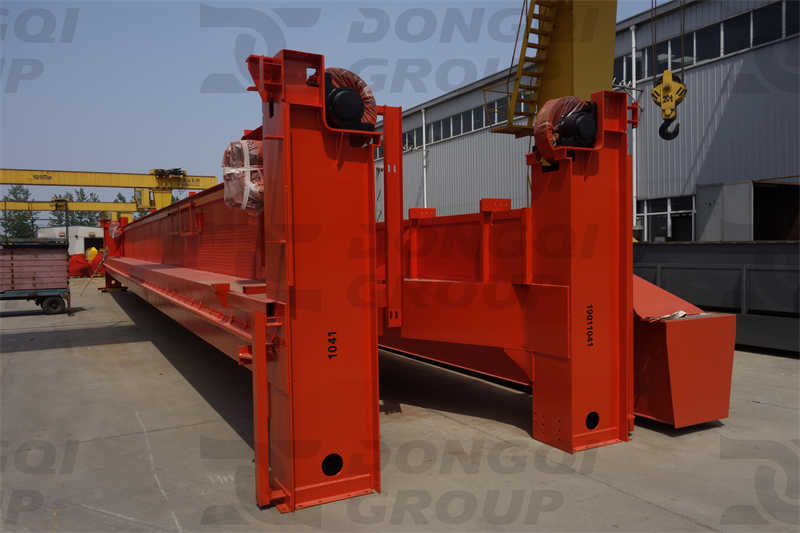

Desain Balok Ganda
- Balok paralel dengan konstruksi bertulang
- Kapasitas: 20-500+ ton
- Keuntungan:
  - Kapasitas beban lebih tinggi
  - Memungkinkan penggunaan kerekan tambahan
  - Jarak bebas kait yang lebih baik

Spesifikasi Material:

Baja ASTM A36 untuk aplikasi standar
Baja ASTM A572 Grade 50 untuk penggunaan tugas berat
Lapisan tahan korosi untuk lingkungan yang keras

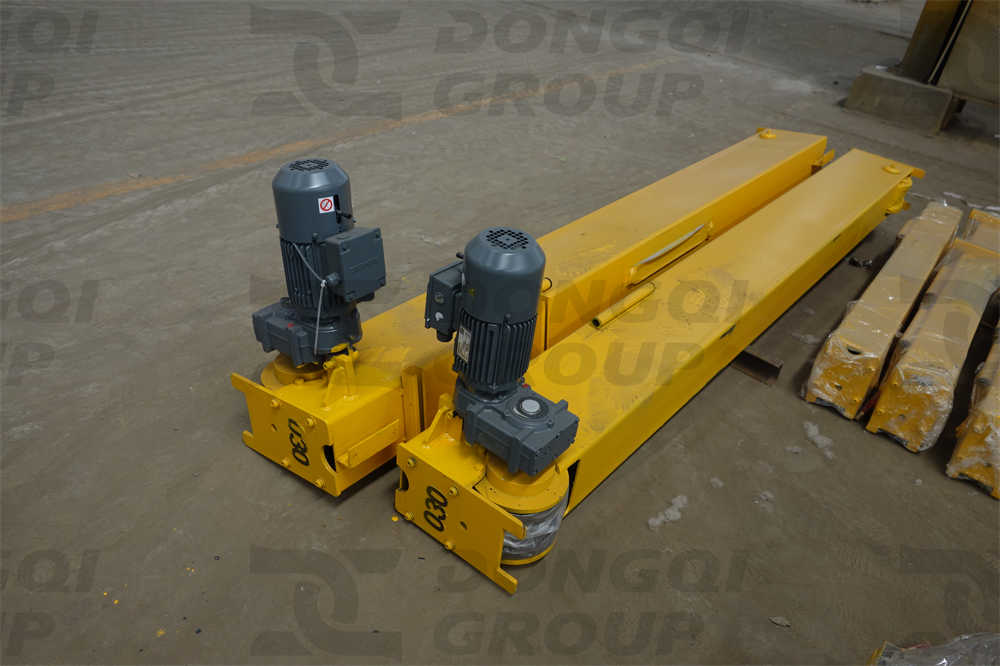

B. Rangkaian Penggerak dan Struktur Penopang Derek (Sistem Penggerak & Struktur Penopang)

(Kata kunci: “rangka ujung derek”, “mekanisme penggerak derek overhead”)

Elemen Kunci:

Rakitan Roda
- Roda baja tempa dengan tapak yang dikeraskan
- Konfigurasi umum:
  - 4 roda (beban ringan)
  - 8 roda (beban berat, distribusi beban lebih baik)
Motor Penggerak
- Bertenaga AC atau DC (10-200 HP tergantung kapasitas)
- Jenis umum:
  - Penggerak langsung motor roda gigi
  - Dipasang pada poros dengan reduktor
Sistem Pengereman
- Rem mekanis pengaman kegagalan
- Rem arus eddy untuk kontrol presisi
- Pengereman regeneratif untuk efisiensi energi

Pertimbangan Teknis:

Perhitungan beban roda berdasarkan Kelas CMAA (A-F)
Fitur anti-penggelinciran untuk kepatuhan keselamatan

C. Rakitan Derek & Troli (Mekanisme Pengangkatan)

(Kata kunci: “tipe derek gantung atas”, “sistem troli di atas kepala”)

Opsi Derek:

Jenis	Rentang Kapasitas	Kecepatan	Terbaik untuk

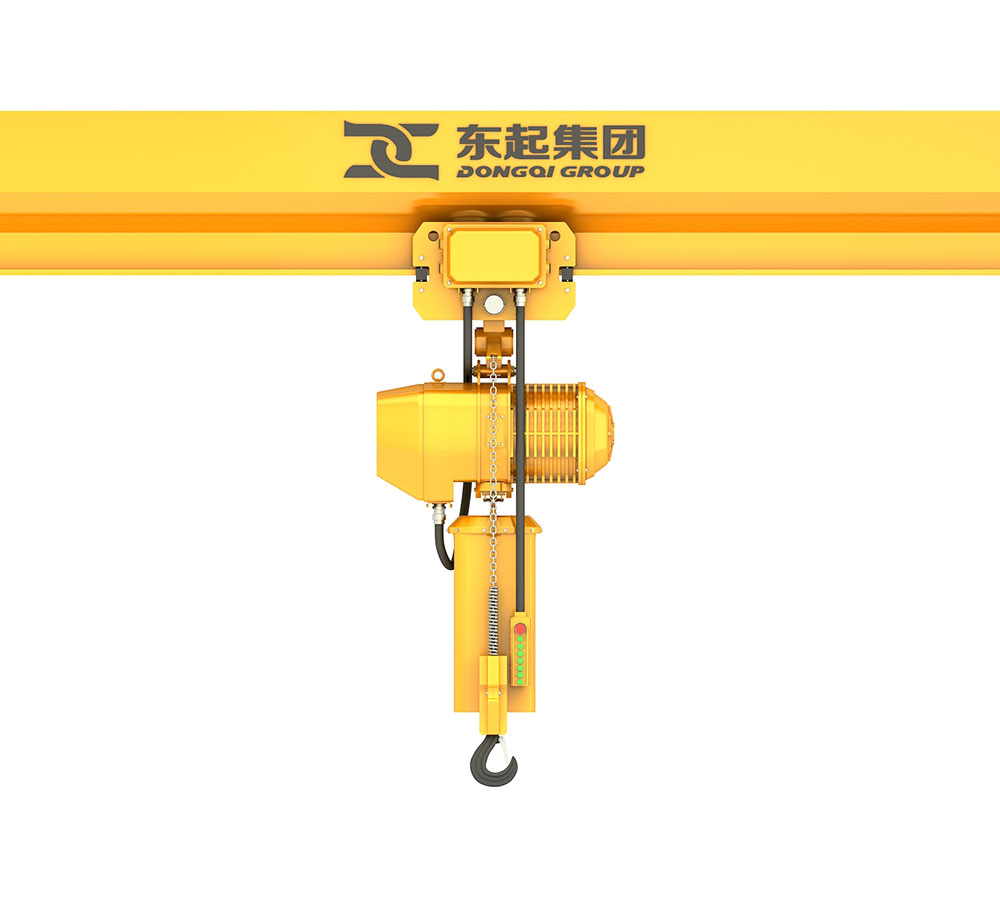

Derek Rantai Listrik	0.5-10 tons	8-20 fpm	Angkat beban ringan berulang
Derek Tali Kawat	5-500+ tons	2-60 fpm	Penggunaan industri berat
Derek Tahan Ledakan	1-50 tons	4-30 fpm	Lingkungan berbahaya

Komponen Troli:

Sistem penggerak perjalanan melintang (motor roda gigi + reduktor)
Roller pemandu untuk pergerakan yang halus
Penghenti benturan pada batas pergerakan

Fitur Lanjutan:

Penggerak frekuensi variabel (VFD) untuk kontrol kecepatan yang presisi
Sistem pemantauan beban dengan tampilan digital

D. Sistem Landasan Pacu (Dukungan Struktural)

(Kata kunci: “desain landasan pacu derek”, “pemasangan rel derek di atas kepala”)

Persyaratan Struktural:

Balok Landasan Pacu
- Biasanya balok baja berpenampang lebar (WF)
- Perhitungan ukuran berdasarkan:
  - Kapasitas derek
  - Panjang bentang
  - Batas defleksi (biasanya L/600)
Jenis Rel
- Rel batang datar A36 (beban ringan)
- Rel ASCE (25-40 lb/yd untuk beban sedang)
- Rel derek (baja 1045, 80-175 lb/yd untuk beban berat)
Kolom Penopang
- Kolom baja dengan pelat dasar yang diperkuat
- Persyaratan pondasi:
  - Beton minimal 3.000 psi
  - Baut jangkar berukuran sesuai perhitungan beban

Faktor-faktor Kritis dalam Instalasi:

Toleransi penyelarasan rel: ±1/8″ di atas 20 kaki
Elektrifikasi yang tepat (batang konduktor atau sistem festoon)
Peredam getaran untuk aplikasi kecepatan tinggi

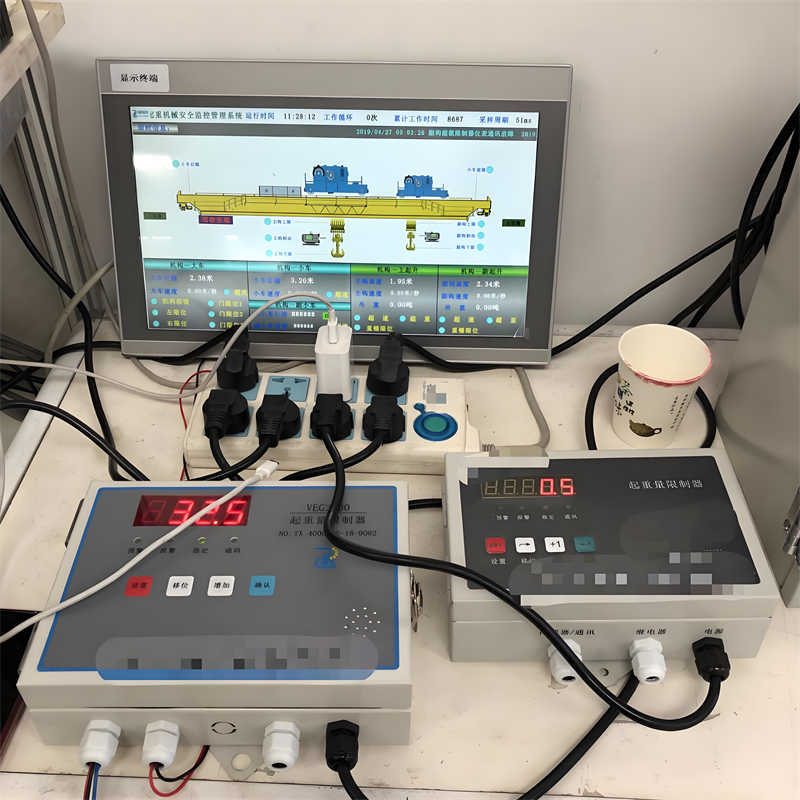

E. Sistem Kontrol (Antarmuka Operasi)

(Kata kunci: “kontrol derek overhead”, “stasiun pendant derek”)

Konfigurasi Umum:

Kontrol Pendant
- Stasiun gantung berkabel
- Tombol untuk:
  - Pergerakan jembatan
  - Gerakan troli
  - Pengoperasian kerekan
Kontrol Jarak Jauh Radio
- Pengoperasian nirkabel (900MHz atau 2.4GHz)
- Jangkauan: Hingga 500 kaki
- Fitur keselamatan:
  - Penghentian darurat
  - Perlindungan kehilangan sinyal
Sistem Otomatis
- Gerakan yang dikontrol PLC
- Urutan pengangkatan yang telah diprogram sebelumnya
- Teknologi anti goyang

Komponen Keselamatan:

Sakelar batas beban berlebih
Sirkuit penghenti darurat
Sistem pencegahan tabrakan

F. Komponen Opsional Tambahan

(Kata kunci: “aksesoris derek”, “peningkatan derek atas”)

Indikator Beban
- Tampilan digital
- Alarm kelebihan beban
Sistem Pencahayaan
- Lampu area kerja LED
- Lampu peringatan
Fitur Khusus
- Sistem magnet untuk penanganan baja
- Pengangkat vakum untuk material halus
- Pengait putar untuk penempatan yang tepat

Mengapa Kualitas Komponen Penting

Berinvestasi pada komponen berkualitas tinggi memastikan:
✔ Masa pakai lebih lama (20+ tahun dengan perawatan yang tepat)
✔ Pengurangan waktu henti (lebih sedikit kerusakan)
✔ Peningkatan keselamatan (memenuhi standar OSHA/ANSI)

Untuk kinerja optimal, selalu:

Ikuti jadwal pelumasan dari pabrikan
Lakukan inspeksi setiap tiga bulan
Ganti komponen yang aus sebelum terjadi kerusakan

Apakah Anda ingin saya menjelaskan lebih detail tentang subsistem tertentu atau memberikan gambar teknis?

Bagaimana Cara Kerja Derek Atas (Top Running Crane)?

(Kata kunci: “pengoperasian derek atas,” “prinsip kerja derek atas,” “cara kerja derek jembatan”)

Derek atas dirancang untuk pengangkatan dan pergerakan presisi di lingkungan industri. Bagian ini menguraikan pengoperasian mekanis, sistem daya, dan metode kontrolnya secara detail.

Sistem Pergerakan Tiga Sumbu

(Kata kunci: “pergerakan XYZ derek,” “kinematika derek atas”)

Derek yang bergerak di atas beroperasi di sepanjang tiga sumbu utama untuk penanganan material secara menyeluruh:

A. Pergerakan Jembatan (Sumbu X – Pergerakan Memanjang)

Seluruh derek bergerak di sepanjang rel lintasan.
Digerakkan oleh motor penggerak di bagian ujung derek.
Kecepatan: Biasanya 20-100 kaki/menit (dapat disesuaikan untuk pekerjaan presisi).

B. Traverse Troli (Sumbu Y – Pergerakan Melintang)

Troli bergerak dari sisi ke sisi di sepanjang balok jembatan.
Menggunakan penggerak motor roda gigi atau roda gesekan.
Fitur Presisi: Beberapa model memiliki umpan balik encoder untuk penentuan posisi yang akurat hingga milimeter.

C. Pengangkat/Penurun Hoist (Sumbu Z – Pergerakan Vertikal)

Alat pengangkat ini menaikkan atau menurunkan beban melalui tali kawat atau rantai.
Kecepatan Pengangkatan: 2-30 kaki/menit (lebih lambat untuk beban berat).
Sistem Keamanan:
- Sakelar batas atas/bawah
- Perlindungan kelebihan beban

(Tips: Untuk area berbahaya, derek dapat dilengkapi dengan komponen tahan ledakan.)

Sistem Penyaluran Daya

(Kata kunci: “opsi pasokan daya derek,” “rangkaian kabel vs batang konduktor”)

Sistem	Terbaik untuk	Keuntungan
Batang Konduktor	Tahan banting, siklus tinggi	Perawatan minimal, kapasitas arus tinggi
Kabel Hiasan	Aplikasi tugas sedang	Instalasi yang hemat biaya dan fleksibel.
Paket Baterai	Derek kendali jarak jauh nirkabel	Tanpa kabel yang menjuntai, portabel.

Pertimbangan Utama:

Batang konduktor lebih disukai untuk pengecoran logam (tahan panas).
Sistem festoon berfungsi dengan baik di gudang dengan penggunaan sedang.

Teknologi Kontrol & Otomasi

(Kata kunci: “kontrol derek overhead,” “sistem derek jembatan otomatis”)

A. Metode Kontrol Manual

Kontrol Pendant
- Unit genggam berkabel dengan tombol untuk semua gerakan.
- Fitur Keselamatan: Tombol berhenti darurat yang diwajibkan oleh OSHA.
Kontrol Kabin
- Operator duduk di dalam kabin tertutup yang terpasang pada derek.
- Digunakan untuk operasi yang sering dan presisi tinggi.

B. Sistem Kontrol Lanjutan

Kontrol Jarak Jauh Radio
- Pengoperasian nirkabel hingga jarak 100m.
- Memungkinkan visibilitas di permukaan tanah untuk lift yang lebih aman.
Pengoperasian Otomatis (Industri 4.0)
- Pengontrol Logika Terprogram (PLC) untuk pergerakan yang berulang.
- Panduan Laser untuk penentuan posisi dengan akurasi milimeter.
- Sensor IoT untuk pemeliharaan prediktif.

(Studi Kasus: Sebuah pabrik mobil Jerman mengurangi waktu pengangkatan hingga 40% dengan menggunakan derek otomatis yang dilengkapi pelacakan beban RFID.)

Dinamika Beban & Stabilitas

(Kata kunci: “pengendalian goyangan beban derek,” “fitur keselamatan derek jembatan”)

Faktor Stabilitas Kritis:

Distribusi Beban
- Pusat gravitasi harus tetap berada dalam kapasitas nominal derek.
Teknologi Anti-Goyangan
- Sistem canggih menggunakan akselerometer untuk meredam goyangan.
Pertimbangan Angin
- Derek luar ruangan memerlukan indikator kecepatan angin (sesuai ANSI B30.2).

Daftar Periksa Sistem Keselamatan:
✔ Indikator momen beban
✔ Pengereman darurat
✔ Sensor penghindar tabrakan

Urutan Operasi di Dunia Nyata

(Kata kunci: “cara mengoperasikan derek gantung,” “prosedur pengangkatan derek”)

Contoh: Memindahkan Turbin 50 ton

Inspeksi Pra-Pengangkatan
- Verifikasi keselarasan rel, rem kerekan, dan berat beban.
Penempatan
- Pindahkan jembatan ke lokasi turbin (sumbu X).
- Geser troli ke posisi yang tepat (sumbu Y).
Pengangkatan
- Pasang tali pengangkat, angkat perlahan untuk menguji daya tahan rem (sumbu Z).
Pengangkutan
- Pindahkan dengan kecepatan rendah untuk meminimalkan goyangan.
Penurunan
- Gunakan “mode inci” untuk penempatan akhir yang tepat.

(Catatan Pelatihan: OSHA mewajibkan sertifikasi untuk semua operator derek gantung.)

Mengapa Hal Ini Penting bagi Pembeli

Memahami cara kerja membantu memilih sistem kontrol yang tepat.
Penggunaan yang tepat memperpanjang umur peralatan dan mencegah kecelakaan.
Otomasi dapat mengurangi biaya tenaga kerja sebesar 30-50%.

Keunggulan Utama Derek Gantung Atas

✅ Kapasitas Beban Lebih Tinggi – Mampu menangani 100+ ton (dibandingkan dengan batas 15 ton pada derek gantung bawah).

✅ Bentang & Tinggi Lebih Besar – Ideal untuk fasilitas besar (misalnya, galangan kapal, pembangkit listrik).

✅ Daya Tahan – Dirancang untuk operasi tugas berat dan siklus tinggi.

✅ Dapat Disesuaikan – Kecepatan yang dapat diatur, opsi otomatisasi (misalnya, sistem derek pintar).

Aplikasi Umum Derek Atas

Pabrik Baja – Menangani logam cair, gulungan, dan batangan berat.
Pembangkit Listrik – Mengangkat turbin, generator, dan transformator.
Pembuatan Kapal – Memindahkan komponen kapal berukuran besar.
Dirgantara – Merakit struktur pesawat terbang.

Kesimpulan: Apakah Derek Atas (Top Running Crane) Merupakan Pilihan yang Tepat untuk Operasi Anda?

*(Kata kunci: *”panduan pemilihan derek atas”, “faktor pembelian derek atas”, “analisis ROI derek industri”)

Daftar Periksa Keputusan: Kapan Memilih Derek Atas (Top Running Crane)

*(Kata kunci: *”derek atas vs alternatif”, “kriteria pemilihan derek”)

Pilih Derek Atas Jika Anda Membutuhkan:
✔ Kapasitas Beban Berat (20+ ton, hingga 500+ ton)
✔ Bentang Panjang (50-150 kaki antara jalur rel)
✔ Siklus Kerja Tinggi (Operasi terus menerus dalam shift)
✔ Penanganan Presisi (Sistem anti-goyangan, kontrol kecepatan mikro)

Pertimbangkan Alternatif Ketika:

Beban < 5 ton → Derek gantung
Ruang kepala terbatas → Derek stasiun kerja profil rendah
Kebutuhan mobilitas → Derek gantry

Analisis Total Biaya Kepemilikan

*(Kata kunci: *”ROI investasi derek”, “biaya siklus hidup derek overhead”)

Faktor Biaya	Derek Penggerak Atas	Derek Gantung
Pembelian Awal	$$$$ (Lebih tinggi)	$$ (Lebih rendah)
Instalasi	$$$ (Membutuhkan balok landasan pacu)	$ (Dipasang di langit-langit)
Pemeliharaan	$$ (Komponen yang kokoh)	$ (Sistem yang lebih sederhana)
Jangka hidup	25-30+ tahun	15-20 tahun
ROI Produktivitas	Tinggi (Penggunaan berat)	Sedang (Ringan)

Tips Pro: Sebuah crane top running 100 ton biasanya akan balik modal dalam waktu 3-5 tahun melalui peningkatan produktivitas dalam manufaktur berat.

Pertimbangan untuk Kesiapan di Masa Depan

*(Kata kunci: *”peningkatan derek pintar”, “derek siap otomatisasi”)

Ajukan Pertanyaan-Pertanyaan Ini:

Potensi Otomatisasi:
- Apakah mendukung pemantauan jarak jauh?
- Dapatkah terintegrasi dengan sistem ERP/MES pabrik?
Kesiapan Ekspansi:
- Dapatkah kapasitas ditingkatkan di kemudian hari?
- Apakah landasan pacu dirancang untuk perluasan area di masa mendatang?
Kepatuhan Regulasi:
- Memenuhi standar CMAA Kelas D (Tugas Berat) atau FEM 1.001?
- Memiliki sertifikasi CE/OSHA?

Rekomendasi Akhir

*(Kata kunci: *”solusi derek industri terbaik”, “saran ahli derek”)

Derek berkinerja tinggi memberikan nilai tak tertandingi ketika:
✅ Beban Anda secara teratur melebihi 20 ton
✅ Fasilitas Anda memiliki struktur penyangga di atas kepala yang kuat
✅ Anda membutuhkan penanganan presisi untuk beban berharga

Untuk kebutuhan yang lebih ringan (<10 ton), pertimbangkan:

Derek gantung
Derek stasiun kerja modular
Sistem gantry bergerak

Ajakan Bertindak

“Masih ragu? Dapatkan rekomendasi yang dipersonalisasi:
[📞 Jadwalkan konsultasi derek gratis]
[📧 Minta penawaran dengan tata letak 3D]”
